工場の生産ラインや設備には、水や油、気体などをあらかじめ一定の温度に温めておく工程が欠かせない場面が数多くあります。こうした加熱を手軽に実現する器具のひとつが「プラグヒーター」です。

プラグヒーターとは、タンクや配管のネジ部にねじ込んで取り付ける電気ヒーターで、液体や気体を直接加熱することができます。特別な工具を必要とせず、着脱や交換が簡単な点から、工業用の設備で幅広く使われています。

本記事では、プラグヒーターの基本的な仕組みから、特徴、代表的な用途までわかりやすく解説します。

プラグヒーターとは

プラグヒーターとは、タンクや配管のネジ部に直接ねじ込んで取り付けるタイプの電気ヒーターのことです。どのような仕組みで加熱するのか、また混同されやすい別の器具との違いを確認しておきましょう。

ねじ込み式で直接加熱する仕組み

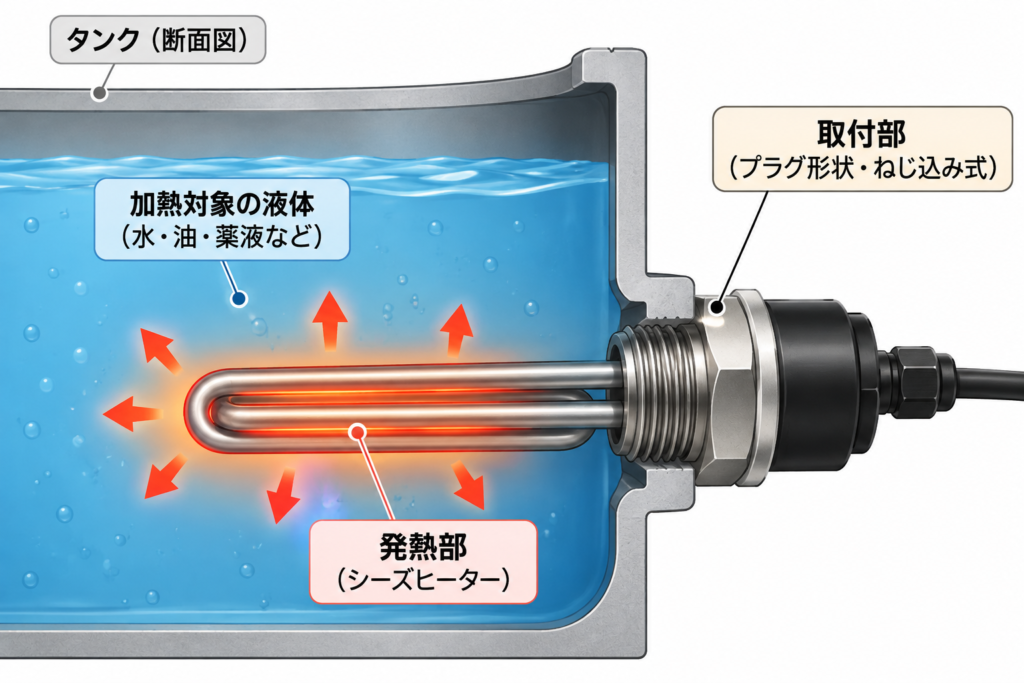

プラグヒーターは、「シーズヒーター」と呼ばれる金属管の中に発熱体を封入した部品と、タンクや容器に取り付けるための金具（プラグ形状の取付部）を組み合わせたシンプルな構造をしています。ネジ込み式になっているため、タンクや配管にあらかじめ用意されたネジ穴に差し込んでねじ込むだけで設置でき、ボルト留めなどの複雑な作業を必要としません。

ヒーター部分を加熱したい液体や気体に直接浸すことで、熱を間接的に伝える方式よりも熱のロスが少なく、効率よく対象物を温められる仕組みになっています。

ラジコン用の「プラグヒーター」との違い

「プラグヒーター」という言葉は、工業用の加熱器具以外にも、ラジコンのエンジンカーやヘリコプターの世界でも使われています。ラジコン用のプラグヒーターは、グローエンジンと呼ばれるエンジンの「グロープラグ」を赤熱させてエンジンを始動させるための道具で、本記事で紹介している液体・気体を加熱する工業用のプラグヒーターとはまったく別の製品です。

グロープラグに電源を接続して赤熱させ、エンジン始動後は取り外して使うという使い方の点でも、用途や仕組みが大きく異なります。同じ名称を持つ製品が複数存在するため、情報を調べる際には混同しないよう注意が必要です。

他の電気ヒーターとの違い

工業用の電気ヒーターには、プラグヒーター以外にもさまざまな種類があります。形状や用途が似ている代表的な2つのヒーターとの違いを確認しておきましょう。

フランジヒーターとの違い

フランジヒーターとは、フランジと呼ばれる円盤状の金具にシーズヒーターを取り付けたタイプの電気ヒーターです。タンクの側面や底面に開けた穴に、ボルトで固定して取り付けるのが特徴で、プラグヒーターのねじ込み式とは取り付け方法が異なります。

プラグヒーターが比較的小さなネジ穴に対応するのに対し、フランジヒーターはより大きな開口部に対応できるため、大容量のタンクや、高い加熱能力が求められる設備で使われることが多いヒーターです。

一方で、取り付けにはボルトの締結作業が必要なため、プラグヒーターほど簡単に着脱できるわけではありません。加熱したい液体や気体の量、必要な加熱能力の大きさに応じて、プラグヒーターとフランジヒーターのどちらが適しているかを選ぶことになります。

カートリッジヒーターとの違い

カートリッジヒーターとは、金属の棒状の部品の中に発熱体を封入した、円筒形のヒーターです。プラグヒーターやフランジヒーターが液体や気体に直接浸して加熱する方式であるのに対し、カートリッジヒーターは金型や金属ブロックなどに開けた穴に差し込み、固体を内部から加熱するという使い方が基本になります。

そのため、カートリッジヒーターは主に樹脂成形機の金型加熱や、工業炉の温度維持など、液体や気体ではなく固体の加熱・保温用途で多く使われています。プラグヒーターが液体・気体の加熱を得意とするのに対し、カートリッジヒーターは固体の加熱を得意とするという、対象物の違いが両者の大きな使い分けのポイントです。

プラグヒーターの特徴

プラグヒーターには、他の加熱方式にはない独自のメリットがあります。代表的な3つの特徴を見ていきましょう。

取り付けが簡単

プラグヒーター最大の特徴は、取り付け・交換のしやすさです。ねじ込み式（プラグ形状）になっているため、特別な工具やボルトを使わずに、タンクや容器のネジ穴へ差し込んでねじ込むだけで設置できます。この手軽さにより、ヒーターが故障した際の交換作業も短時間で済ませられるという利点があります。

工場の生産ラインを止める時間を最小限に抑えたい場面や、定期的なメンテナンスのしやすさを重視する設備において、この着脱の容易さは大きなメリットになります。

高い熱効率

プラグヒーターは、ヒーター部分を加熱したい液体や気体の中に直接浸して加熱する方式を採用しています。外側からタンクを温める間接的な加熱方式と比べて、熱が対象物に伝わるまでの距離が短く、熱のロスが少ないため、効率よく温度を上げることができます。同じ消費電力でより高い加熱効果を得られるため、省エネルギーの観点からもメリットがあります。

また、対象物に直接触れて加熱することで温度の立ち上がりも早く、短時間で必要な温度まで加熱できる点も実用上の利点です。

多様な材質に対応

プラグヒーターは、加熱する対象物の種類に応じて、ヒーター部分（シーズヒーター）の材質を選べるという柔軟性も特徴のひとつです。水を加熱する場合は銅製ニッケルメッキ仕上げやステンレス（SUS316L、SUS304など）、油を加熱する場合は鉄製ニッケルメッキ仕上げといったように、加熱対象の腐食性や特性に合わせた材質が用意されています。

さらに、薬液など腐食性の高い液体を扱う場合には、フッ素樹脂コーティングを施した製品を選ぶこともできます。このように、水・油・薬液といったさまざまな液体や気体に対応できる柔軟性の高さが、プラグヒーターが幅広い産業分野で採用されている理由のひとつです。

プラグヒーターの代表的な用途

プラグヒーターは、その手軽さと高い熱効率を活かして、さまざまな産業分野で活用されています。代表的な3つの用途を紹介します。

液体・油の加熱

プラグヒーターの代表的な用途のひとつが、工業用の水槽や洗浄液、各種オイルの加温・保温です。製造工程では、洗浄液を一定の温度に保つことで洗浄効果を高めたり、潤滑油や作動油の粘度を適切な状態に調整したりする必要がある場面が数多くあります。

プラグヒーターをタンクにねじ込んで設置するだけで、こうした液体を効率よく温めることができるため、工場の各種製造設備で広く採用されています。温度コントローラーと組み合わせることで、設定した温度を自動的に維持することも可能です。

凍結防止

寒冷期にタンクや配管内の液体が凍結してしまうと、設備の故障や作業の停滞につながることがあります。プラグヒーターは、こうした凍結を防ぐ目的でも広く使われています。液体を加熱し続けることで、気温が氷点下になるような環境でも、タンクや配管内の液体が凍らないように温度の維持が可能です。

屋外に設置された設備や、寒冷地にある工場・施設では、冬季の安定稼働を支える重要な役割を果たしています。

空気・気体の加熱

プラグヒーターは、液体だけでなく空気やガスといった気体の加熱にも対応しています。ケーシングやタンク内の空気を温める用途では、空気用に設計されたプラグヒーターが使われ、気体の性質に適した構造や材質が採用されています。管用の平行ネジやテーパーネジでタンクやケーシングに取り付けるタイプが一般的で、液体用のプラグヒーターと同様にねじ込むだけで簡単に設置できます。

乾燥工程や、特定の温度を保つ必要がある気体の加熱など、幅広い工業用途で活用されています。

プラグヒーター使用時の注意点

プラグヒーターを安全かつ効果的に使用するためには、いくつか押さえておきたい注意点があります。代表的な2つのポイントを紹介します。

空焚きのリスク

プラグヒーターは、液体や気体に浸した状態で使用することを前提に設計されています。そのため、タンク内の液体の量が減ってヒーター部分が液体から露出してしまうと、放熱先を失ったヒーターが異常高温になる「空焚き」の状態になり、ヒーター自体の故障や、最悪の場合は火災につながるおそれがあります。

液面が低下していないかを定期的に確認することはもちろん、液面を検知するセンサーや、異常な温度上昇を検知した際に自動的に電源を遮断する保護機構をあわせて導入することで、空焚きによるトラブルを未然に防ぐことができます。特に長時間の連続運転や無人運転を行う設備では、こうした安全対策の導入が重要です。

温度コントローラーとの併用

プラグヒーターは、電源を入れている間は発熱し続けるシンプルな構造のため、単体で使用すると液体や気体の温度が際限なく上昇してしまいます。そのため、実際の運用では、温度センサーと温度コントローラーを組み合わせて使用するのが一般的です。

設定した温度に到達すると自動的に加熱を停止し、温度が下がると再び加熱を再開するという制御を行うことで、対象物を狙った温度範囲に安定して保つことができます。温度コントローラーを併用することで、過剰な加熱によるエネルギーの無駄を防げるだけでなく、対象物の品質を一定に保つことにもつながるため、プラグヒーターを導入する際はあわせて検討しておきたい設備のひとつです。

まとめ｜プラグヒーターはシンプルかつ効率的な加熱方法

プラグヒーターは、タンクや配管のネジ部にねじ込んで取り付けるだけで、液体や気体を直接加熱できるシンプルな電気ヒーターです。特別な工具を必要としない取り付けの手軽さ、対象物を直接加熱することによる高い熱効率、そして水・油・薬液といった多様な対象物に合わせて材質を選べる柔軟性が、プラグヒーターの大きな強みです。

工業用の水槽や洗浄液、オイルの加温・保温から、寒冷期の凍結防止、空気やガスの加熱まで、幅広い産業分野で活用されています。シンプルな構造ながら効率的な加熱を実現できる器具として、さまざまな設備の安定稼働を支えています。
