BLACK BOXとは
コンパクトな水熱源ヒートポンプ（水冷チラー）小型・軽量のため現場でのハンドリングに非常に有利となります。
内部では故障を徹底的に避ける設計思想のもと、四方弁を排除して冷水、温水出力は切替無し。(必要に応じて配管側で制御)現場の費用を極力抑えるために、冷媒ガス経路は最小とし、冷凍機を知らない設備工事会社様でも設置が容易にできるコンセプトです。
万が一の際には、ユニットの配送による修理が容易に行えます。冷媒ガスの充填量も最小となり、10馬力ユニットで2.9kg前後。本体ユニット重量は、150kg以下。施設やビル建設での重量設計を大きく変えるコンセプトともなります。
コンセプトの遣い
必要な部日点数、サイズ、重量、運転安定度が大きく遣います。
トータルコストの遣い
運搬費、出張費、工事費、冷媒ガス量などすべての現場コストが削減します。
[初期導入費の違い]
BLACKBOXは小型・軽量のためお客様の太きな負担となる現揚工事費の割合を大きく削減できます。また、シンプルな構造であることから、メーカーが出張、設置サービスをすることなく、ローカルの設備工事会社様のみで施工完了も可能です。
[メンテナンスコストの遣い]
万が一の故障、メンテナンスは、従来タイプでは大型+重い設備になるために、どうしても現揚ヘ出張し修理、復旧が必要でした。メンテナンスも現場ヘ伺う出張費を含めた価格を請求しますが、BLACK BOXでは、軽量+コンパクトなため、メーカーにユニットを輸送をしていだだくことで、出張を行う必要がなくなります。(別途、現地出張サービスはございます〉
仕様
諸元

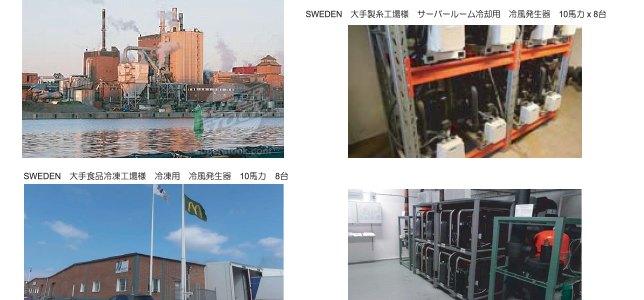

各種用途及び実績
水熱源ヒートポンプ／水冷チラー専用設計ブレｰジングプレート式熱交換器
特長およびメリット
MDI-A・1 (オールインワン)プレージングプレート式熱交換器
ヒートポンプ、チラーには、ほぼ100%プレージングプレート式を探用し小型、高効率を実現しますが、冷凍サイクルでは必ず蒸発器、凝縮器が必須となり、冷媒ガス中のオイル戻りを確実にするために重く大きなオイルレシーバーも必要とします。また、効率アップの目的で追加する熱交換器〈サブクーラー/スーパーヒーター〉も必要とする揚合があります。
MDI-A-1は、これらの要素と問題を解決すべく1台のプレージングプレートとして実現できる唯一の熱交換器となりました。蒸発器、凝縮器、サブクーラー/スーパーヒーターの他に、蒸発器内部で問題となるオイル溜まり問題を解決すべく追加されたインジェクション機能と、冷媒ガス〈液〉の奥行き方向に液面が不均一になる問題(冷媒ガス分配不良〉を解決するディストリビューション機能を併せ持っています
熱交換器内部での温度状態の比較
特長およびメリット
【建築設計の重量負担軽減に】
BLACK BOXなら構造の最適化可能
【極少スペースに最適なサイズ】
4台用トラック、ヘッダー管、ストップバルブ、接続ホース、制御盤のセット構成です。
【複数設置の場合】
オプション
【組立て参考例】
4台用トラック、ヘッダー管、ストップバルブ、接続ホース、制御盤のセット構成です。
【制御ＢＯＸコントロール例】
設備の必要能力に応じた台数制御を行うシステムです。その他、各ＩＮ／ＯＵＴ信号の管理、表示の機能もご要望により対応いたします。
